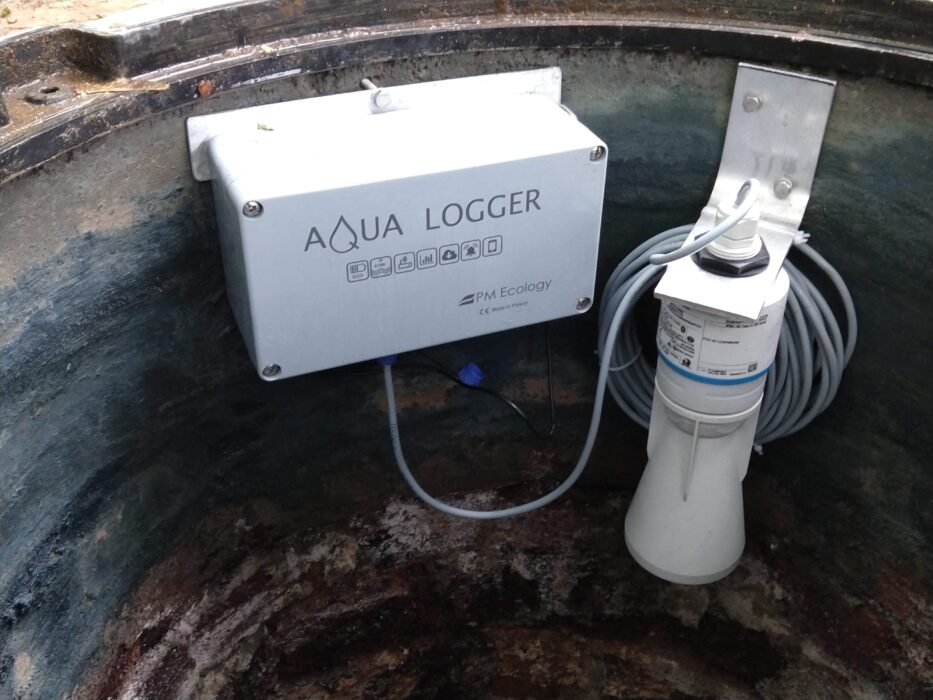

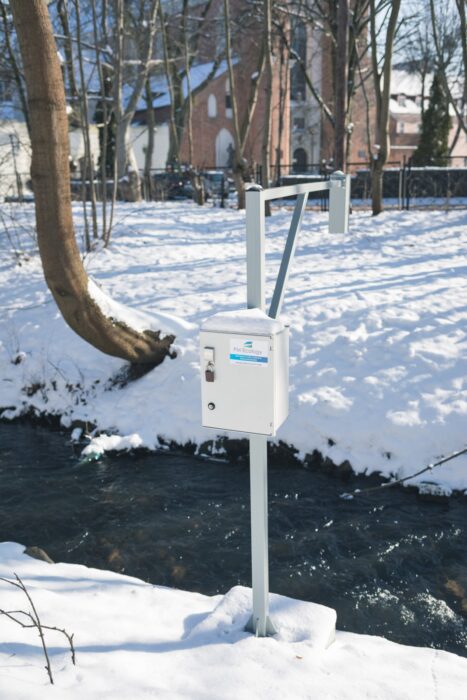

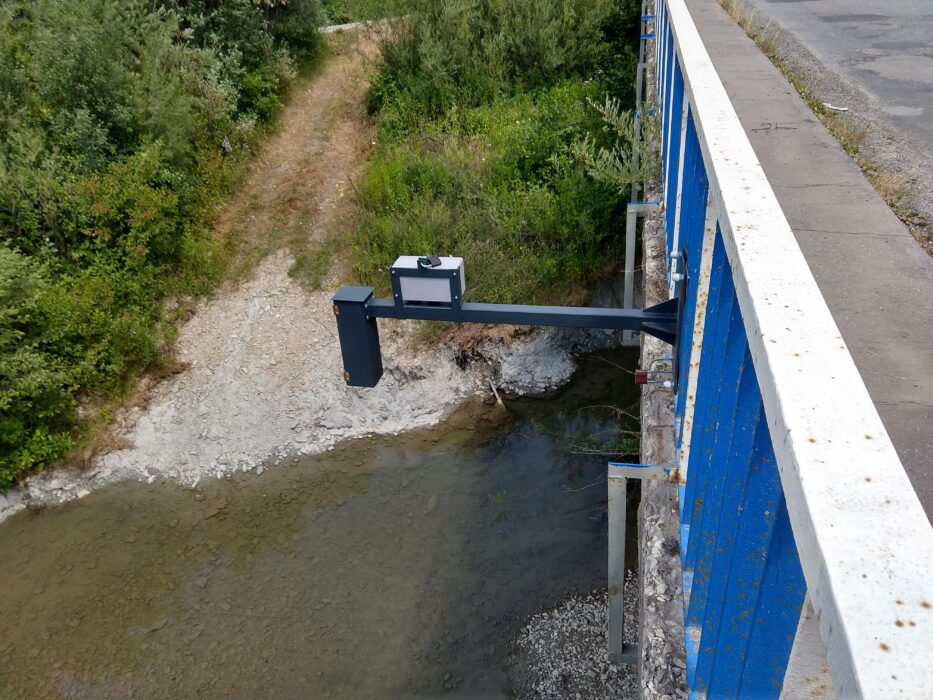

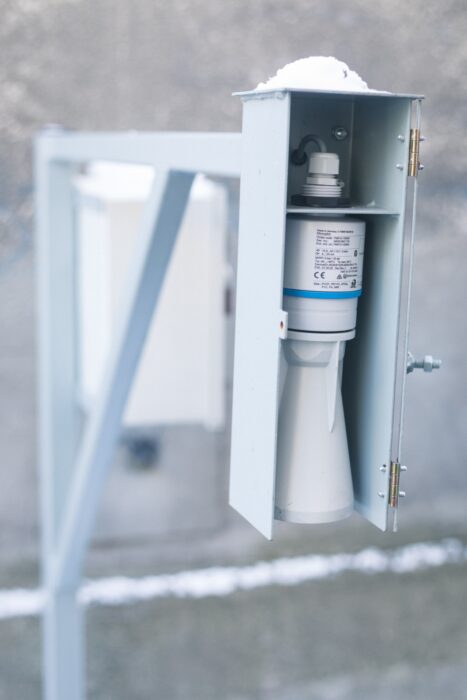

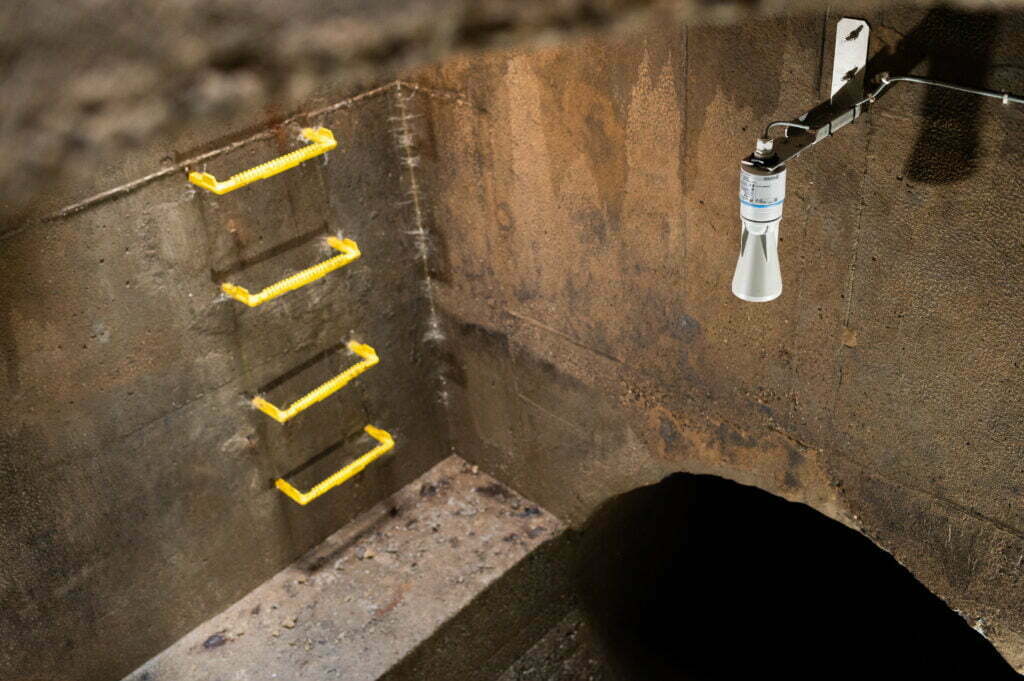

Stacja pomiarowa Aqua logger RDR jest urządzeniem dedykowanym do pomiaru poziomu w środowisku zewnętrznym i zmieniających się warunkach pogodowych, w tym również w warunkach wyjątkowo trudnych takich jak studzienki kanalizacyjne czy przepompownie ścieków (wersja COMPACT). Do wykonywania pomiarów wykorzystywana jest sonda radarowa. Emituje ona fale elektromagnetyczne o wysokiej częstotliwości, które odbijają się od powierzchni wody pod wpływem zmiany wartości względnej stałej dielektrycznej. Czas przelotu odbitej fali jest bezpośrednio proporcjonalny do przebytej odległości, na podstawie której wyznaczany jest poziom zwierciadła wody.
Bardzo istotną cechą urządzenia jest wykonywanie pomiaru metodą bezkontaktową. Dzięki temu instalacja nie wymaga montowania jakichkolwiek elementów od strony wody, co znacząco ją ułatwia. Unikamy też zagrożenia uszkodzenia elementów pomiarowych urządzenia poprzez pokrywę lodową podczas zimy.
Dane pomiarowe są wysyłane za pomocą sieci GSM na serwer z bazą danych. Standardowo stacja zasilana jest z akumulatora AGM 12V lub wbudowanego pakietu baterii litowych (wersja COMPACT). Stacja w większości konfiguracji będzie działać kilka lat bez potrzeby ładowania akumulatora. Przykładowo przy pomiarze realizowanym raz na 10 minut i wysyłce danych co 1 godzinę, stacja powinna działać nieprzerwanie przez minimum 5 lat z uwzględnieniem efektu samorozładowania i starzenia się akumulatora.
|
Dane techniczne |
|
Wersja COMPACT |
|
Zakres pomiaru |
|
0 … 8m |
|
Czujnik |
|
FMR10 z nakładką zmniejszającą kąt wiązki, producent Endress+Hauser |
|
Sygnał pomiarowy |
|
4 … 20mA |
|
Dokładność pomiaru |
|
w zakresie 0,0– 0,1m: maksymalny błąd: 20mm, w zakresie 0,1m – 0,5m: maksymalny błąd: 10mm, w pozostałym zakresie: maksymalny błąd: 5mm. |
|
Temperatura pracy sondy |
|
-40°….+60°C |
|
Częstotliwość robocza i moc transmisji |
|
Pasmo K ( 26GHz), w odległości 1m: <12 nW/cm2 , w odległości 5m: <0,4 nW/cm2 |
|
Konfiguracja sondy |
|
Przez dowolne urządzenie z transmisją Bluetooth z systemem Android lub Mac OS |
|
Typ transmisji danych |
|
GSM / GPRS |
|
Zasilanie urządzenia |
|
Wbudowany pakiet baterii litowych o napięciu znam. 3,6V i pojemności 17,0Ah |
|
Pobór mocy w trybie czuwania |
|
<250μW |
|
Pobór mocy podczas transmisji GPRS |
|
~360mW |
|
Pobór mocy w czasie pomiaru |
|
<100mW |
|
Czas trwania pojedynczego pomiaru |
|
15 … 23s, |
|
Średni czas aktywności modemu przy wysyłce danych |
|
18 … 22s typowo, |
|
Orientacyjne czasy działania urządzenia bez wymiany baterii |
|
Wysyłka danych co 120 min, pomiar co 10 min: >5lat Wysyłka danych 2 razy na dobę, pomiar co 10 min: >8 lat |
|
Częstotliwość pomiarów |
|
Ustawiana w zakresie 1 min – 24 godziny |
|
Częstotliwość wysyłania danych |
|
Ustawiana w zakresie 1 min – 24 godziny |
|
Pamięć wewnętrzna |
|
88 000 rekordów |
|
Rejestrowane parametry serwisowe |
|
Temperatura elektroniki, napięcie zasilania, siła sygnału GSM, czas aktywności modemu przy ostatniej transmisji danych, otwarcie obudowy urządzenia (opcja). |
|
Alarmy SMS i e-mail |
|
Dla poziomu zwierciadła wody oraz wybranych parametrów serwisowych |
|
Obudowa rejestratora |
|
Materiał: poliester, wymiary 220 x 120 x 90mm. Dostępne wersje szczelności: IP67, IP68, IP68+ (do 2m. słupa wody przez 48h) |
|
Temperatura pracy rejestratora |
|
-40°….+60°C |
Czas działania stacji zależy od rodzaju zastosowanego akumulatora i ustawionego interwału pomiaru oraz nadawania.

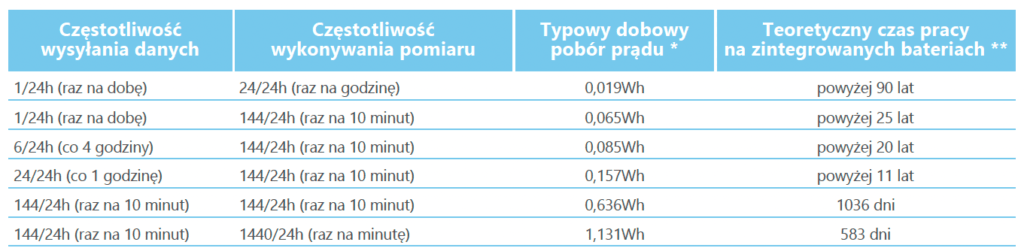

Dla stacji z akumulatorem ładowalnym AGM 55Ah, 12 V czas działania wynosi odpowiednio:

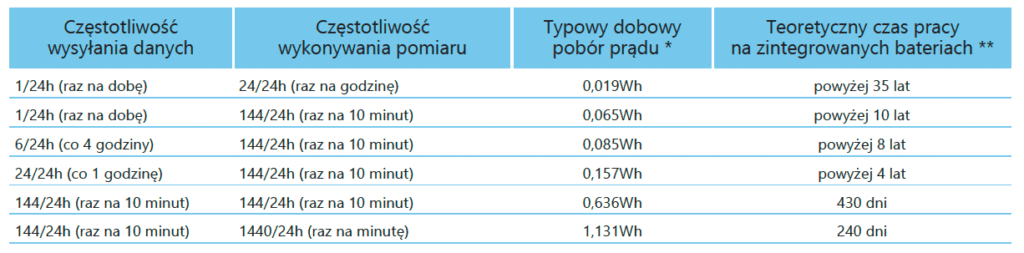

Natomiast dla stacji COMPACT z wbudowanym pakietem baterii litowych czas działania wynosi odpowiednio:
* wartości mierzone przy dobrym sygnale sieci GSM oraz braku zajętości sieci. Przy słabym sygnale GSM lub dużym obciążeniu nadajnika BTS, z którym komunikuje się rejestrator, podane wartości będą większe.
** czas teoretyczny zakładający zużycie przez rejestrator całej nominalnej pojemności baterii. W rzeczywistości wydajność energetyczna baterii litowych i akumulatora jest niższa niż podana przez producenta wartość nominalna. Mają na nią wpływ m.in. temperatura pracy, samorozładowanie oraz starzenie się. Rejestrator wraz z pomiarem poziomu dokonuje zawsze pomiaru napięcia zasilania. Umożliwia to bieżący monitoring i wymianę baterii przed ich całkowitym rozładowaniem.
