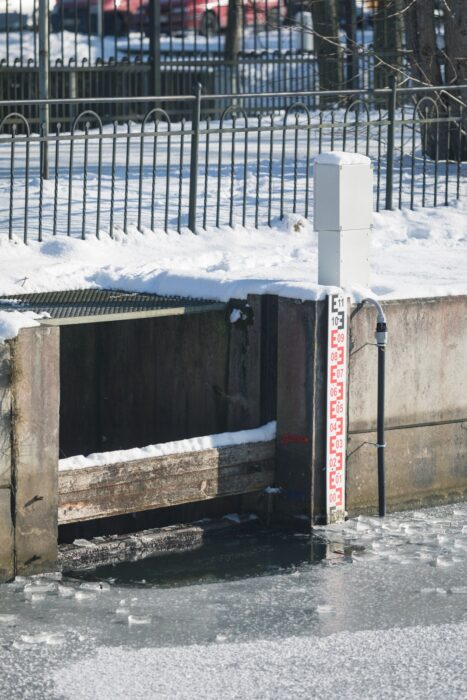

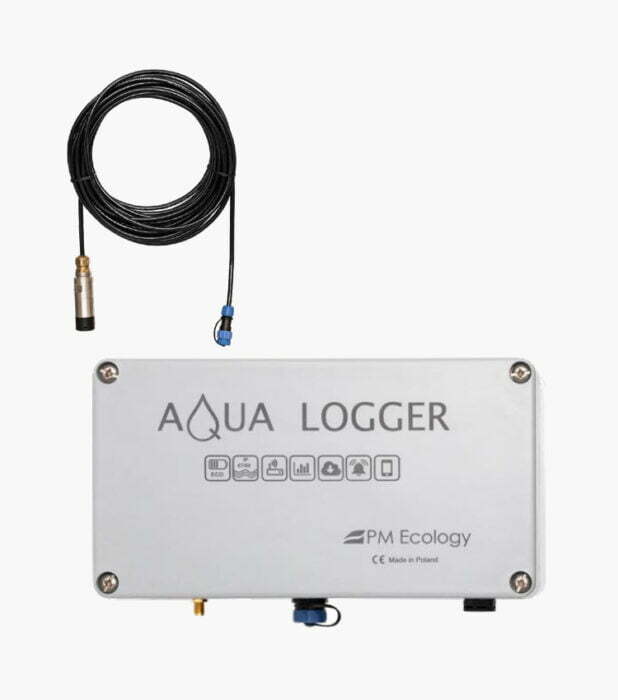

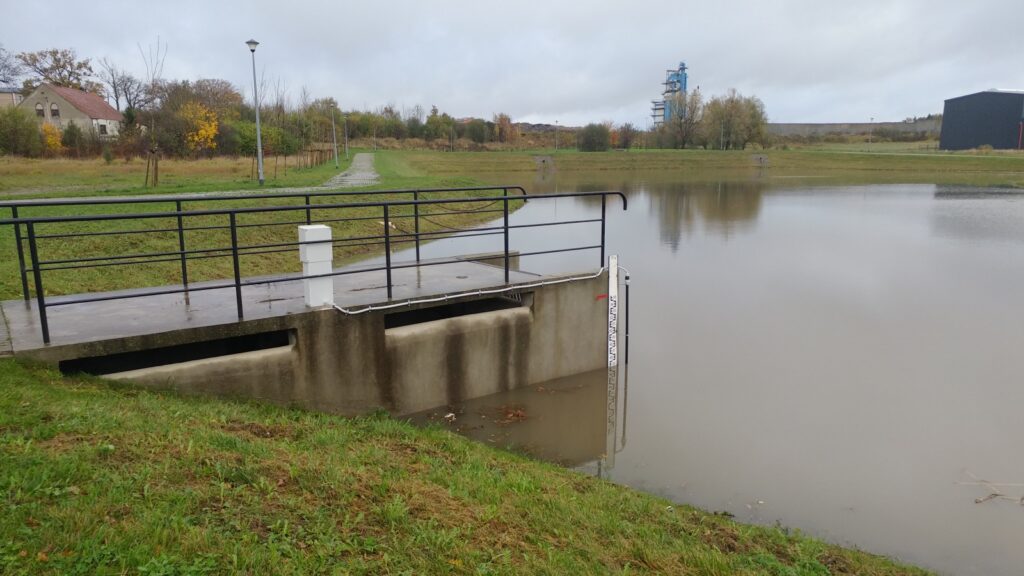

Stacja pomiarowa Aqua Logger HS jest urządzeniem dedykowanym do pomiaru poziomu wody w środowisku zewnętrznym i zmieniających się warunkach pogodowych. Do wykonywania pomiarów wykorzystywana jest sonda hydrostatyczna skalibrowana z rejestratorem danych, która mierzy poziom wody na podstawie ciśnienia słupa wody działającego na sondę znajdującą się przy dnie zbiornika lub cieku wodnego. Dane pomiarowe są wysyłane za pomocą sieci GSM na serwer z bazą danych.

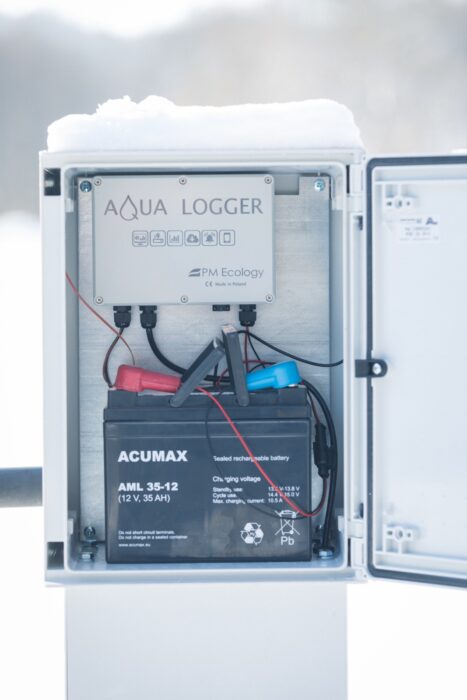

Standardowo stacja zasilana jest z akumulatora AGM 12V o pojemności 35Ah. Czas pracy na akumulatorze jest na tyle długi, że potrzeba jego wymiany nie powoduje konieczności dodatkowych wizyt serwisanta poza standardowymi przeglądami. Urządzenie stanowi bardzo ciekawą alternatywę przy aplikacjach, w których do tej pory stosowane było zasilanie z sieci energetycznej lub dużego panelu PV. Trudność oraz koszt jego instalacji są znacząco niższe, a koszty eksploatacyjne bardzo zbliżone.
|
Dane techniczne |
|
|
|
Zakres pomiaru |
|
0 … 4, 0 … 8, 0 … 20m |
|
Czujnik |
|
Ceramika, Al2O2 (96%) |
|
Sygnał pomiarowy |
|
4 … 20mA |
|
Dokładność pomiaru (25°C) |
|
±0,3% całego zakresu pomiarowego |
|
Temperatura pracy sondy |
|
-10 …+70°C |
|
Stabilność długoterminowa (1 rok) |
|
±0,2% |
|
Obudowa sondy |
|
Stal nierdzewna 1.4404 (AISI316L), IP68 (2.0 bar; 20m), wymiary 96 x Ø25mm |
|
Materiał przewody sondy |
|
PUR |
|
Typ transmisji danych |
|
GSM / GPRS |
|
Zasilanie urządzenia |
|
10 – 30 V DC |
|
Pobór mocy w trybie czuwania |
|
<250μW |
|
Pobór mocy podczas transmisji GPRS |
|
~360mW |
|
Pobór mocy w czasie pomiaru |
|
<100mW |
|
Czas trwania pojedynczego pomiaru |
|
<2s |
|
Średni czas aktywności modemu przy wysyłce danych |
|
18 … 22s typowo |
|
Akumulator |
|
35 Ah, 12V, AGM 24 Ah, 12V, AGM przy panelu PV |
|
Opcjonalny panel PV |
|
Wbudowany regulator ładowania umożliwia podpięcie bezpośrednio do rejestratora panelu PV o mocy do 5W |
|
Orientacyjne czasy działania urządzenia bez ładowania/wymiany akumulatora (35Ah) |
|
Wysyłka danych co 60 min, pomiar co 10 min: >5lat Wysyłka danych co 10 min, pomiar co 10 min: >2 lat |
|
Częstotliwość pomiarów |
|
Ustawiana w zakresie 1 min – 24 godziny |
|
Częstotliwość wysyłania danych |
|
Ustawiana w zakresie 1 min – 24 godziny |
|
Pamięć wewnętrzna |
|
50 000 rekordów |
|
Rejestrowane parametry serwisowe |
|
Temperatura elektroniki, napięcie zasilania, siła sygnału GSM, czas aktywności modemu przy ostatniej transmisji danych, otwarcie szafki urządzenia. |
|
Alarmy SMS i e-mail |
|
Możliwe do ustawienia dla poziomu zwierciadła wody oraz wybranych parametrów serwisowych |
|
Obudowa rejestratora |
|
ABS, IP67, 195x125x60mm |
|
Temperatura pracy rejestratora |
|
-40°….+60°C |
|
Materiał skrzynki urządzenia |
|
Poliester termoutwardzalny wzmocniony włóknem szklanym, materiał niehigroskopijny |
|
Parametry skrzynki urządzenia |
|
IP66, 400x300x200 mm, wytrzymałość na uderzenia IK 10, druga klasa ochronności |
|
Zabezpieczenie drzwi |
|
Zamek na klucz patentowy (dół), nasadka na kłódkę (góra) |
|
Wymiary opcjonalnego fundamentu |
|
Wysokość 500/750/1000 x szerokość 265 x głębokość 170 |
